ຕົວຄວບຄຸມສັນຍານເຕືອນອາຍແກັສ AEC2392a
ຂໍ້ມູນຈໍາເພາະ
| ລາຍການ | ຂໍ້ມູນ |
| ບັດການສະຫນອງພະລັງງານ | AC176V~AC264V (50Hz±1%) |
| ການຕັ້ງຄ່າມາດຕະຖານ (8 ວົງຈອນ) | ບັດຄວບຄຸມຕົ້ນສະບັບຫນຶ່ງ, ບັດສະຫນອງພະລັງງານຫນຶ່ງ, ບັດແປດຊ່ອງແລະຫນຶ່ງ 19 '' ມາດຕະຖານ 3U rack |
| ຂະຫນາດຂອບເຂດຂອງ rack ມາດຕະຖານ | ຍາວ×ກວ້າງ×ສູງ 450mm×300mm×132.5mm (ບໍ່ລວມ handrail);482mm × 344mm × 132.5mm (ລວມທັງ handrail) |
| ລາຍການ | ບັດຄວບຄຸມຕົ້ນສະບັບ | ບັດຊ່ອງ | |
| ແຮງດັນປະຕິບັດງານ | DC24V ± 6V | ||
| ການນໍາໃຊ້ພະລັງງານ | 3W | ບັດ 0.5W/ຊ່ອງ | |
| ສະພາບສິ່ງແວດລ້ອມໃນການດໍາເນີນງານ | ອຸນຫະພູມ -10℃~+50℃;ຄວາມຊຸ່ມຊື່ນພີ່ນ້ອງ≤93%RH;ຄວາມກົດດັນອາກາດ 86kPa ~ 106kPa | ||
| ສັນຍານເຂົ້າ | ເຊື່ອມຕໍ່ກັບ (4~20)mA ສັນຍານປັດຈຸບັນມາດຕະຖານຫຼື passive ສະຫຼັບຄ່າສັນຍານໂດຍຜ່ານບັດຊ່ອງ | (4~20)mA ສັນຍານປັດຈຸບັນມາດຕະຖານ ຫຼືສັນຍານຄ່າສະຫຼັບຕົວຕັ້ງຕົວຕີ | |
| ໄລຍະການສົ່ງສັນຍານ | 1500ມ (1.5ມມ2) | ||
| ປະເພດອາຍແກັສກວດພົບ | %LEL/%VOL/ppm | ||
| ຮູບແບບການເຮັດວຽກ | ເຮັດວຽກກັບບັດຊ່ອງ | ເຊື່ອມຕໍ່ກັບບັດຄວບຄຸມຕົ້ນສະບັບຫຼືເຮັດວຽກເປັນເອກະລາດ | |
| ຄວາມອາດສາມາດ | ເຊື່ອມຕໍ່ແປດຊ່ອງ (ຂະຫຍາຍໄດ້ 34 ຈຸດ) | ບັດຊ່ອງໜຶ່ງເຊື່ອມຕໍ່ໜຶ່ງວົງຈອນຂອງການປ້ອນຂໍ້ມູນ | |

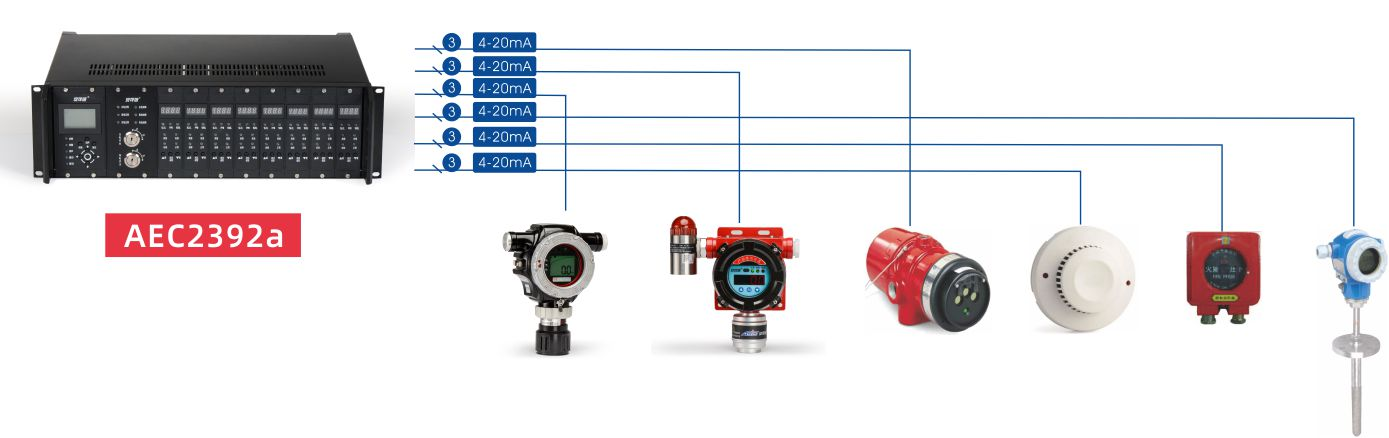

| ອຸປະກອນປັບ | ເຄື່ອງກວດຈັບອາຍແກັສs: GT-AEC2232bX, GQ-AEC2232bX, GT-AEC2232aT, AEC2338, GQ-AEC2232bX –P, AEC2338-Dປ່ອງເຊື່ອມຕໍ່ພັດລົມ: JB-ZX-AEC2252Fປ່ຽງ solenoidກ່ອງເຊື່ອມຕໍ່: JB-ZX-AEC2252BFlame ເຄື່ອງກວດຈັບ, ເຄື່ອງກວດຄວັນໄຟ / ຄວາມຮ້ອນແລະປຸ່ມປຸກຄູ່ມື, ແລະອື່ນໆ. | ||
| ສັນຍານອອກ | 1. ສັນຍານການສື່ສານລົດເມ RS485 (ມາດຕະຖານ MODBUS ອະນຸສັນຍາ);2.ສັນຍານຂອງ 2 ຊຸດຂອງ Relay (ຄວາມລົ້ມເຫຼວແລະປຸກ);ຄວາມອາດສາມາດຕິດຕໍ່: AC220V / 5A ຫຼື DC24V / 5A | ບັດຊ່ອງດຽວສາມາດອອກໄດ້: 1.ຫນຶ່ງຂອງສັນຍານປັດຈຸບັນ (4 ~ 20) mA;2.ສັນຍານຂອງ 3 ຊຸດຂອງ Relay (ປຸກສູງ, ປຸກຕ່ໍາແລະຄວາມລົ້ມເຫຼວ);ຄວາມອາດສາມາດຕິດຕໍ່: AC220V / 5A ຫຼື DC24V / 5A | |
| ການຕັ້ງຄ່າໂມງປຸກ | ປຸກຕໍ່າ ແລະປຸກສູງ | ປຸກຕໍ່າ ແລະປຸກສູງ | |
| ໂໝດປຸກ | ສັນຍານເຕືອນທີ່ສາມາດຟັງໄດ້ | ສັນຍານເຕືອນສາຍຕາ | |
| ໂໝດສະແດງຜົນ | ຈໍ LCD ຈີນ | ຈໍ LED ດິຈິຕອນ | |
| ຮູບແບບການຕິດຕັ້ງ | ມາດຕະຖານການຕິດຕັ້ງກະດານ 19 ນິ້ວ | ||
| ທາງເລືອກ | ການສະຫນອງພະລັງງານ Standby DC12V / 7Ah × 2 ຫມໍ້ໄຟອາຊິດນໍາ (ກໍລະນີພາຍນອກ) | ||
| ຈານຕາບອດ | ຍາວ × ກວ້າງ: 129.5mm × 35.2mm | ||
ຄຸນນະສົມບັດທີ່ສໍາຄັນ
● ມາດຕະຖານຕູ້ 19 ນິ້ວ ໂຄງສ້າງໂລຫະທັງໝົດທີ່ຕິດຢູ່ກະດານ 3U ສາມາດປ້ອງກັນການລົບກວນ EMI/RFI.ເນື່ອງຈາກການອອກແບບບັດ plug-in ເປັນເອກະລາດ, ບັດຊ່ອງທາງເລືອກ, ບັດຄວບຄຸມແມ່ບົດແລະບັດສະຫນອງພະລັງງານສາມາດຖືກນໍາໃຊ້ຕາມຄວາມຕ້ອງການເພື່ອຕັ້ງຄ່າ.ລະບົບຕິດຕາມກວດກາອາຍແກັສມີເຖິງ 1,000 ຈຸດສະຖານທີ່;
●ບັດຄວບຄຸມຕົ້ນສະບັບແມ່ນສະແດງໂດຍຈໍ LCD ຈີນແລະການດໍາເນີນງານເມນູລັກສະນະ.ມັນສາມາດຕິດຕາມກວດກາຄວາມເຂັ້ມແຂງຂອງລະບົບ, ການປຸກແລະສະຖານະການຄວາມລົ້ມເຫຼວ.ມັນຍັງສາມາດຖືກນໍາໃຊ້ເພື່ອກໍານົດແລະຄົ້ນຫາພາລາມິເຕີຕ່າງໆ.ມັນສາມາດກໍານົດເວລາຂອງລະບົບ (%LEL, ppm ແລະ %VOL), ສາມປະເພດການປຸກ, ຄວາມເຂັ້ມຂຸ້ນຂອງການປຸກ, ລະຫັດຜ່ານ, ແລະການອະນຸຍາດການປະຕິບັດການແລະການຄົ້ນຫາສູງເຖິງ 999 ການບັນທຶກການປຸກແລະຄວາມລົ້ມເຫຼວແລະ 100 ການເລີ່ມຕົ້ນ / shutdown records;
● ການໂຕ້ຕອບການສື່ສານລົດເມ RS485 ຂອງບັດຄວບຄຸມຕົ້ນສະບັບ, ໂດຍມີໂປໂຕຄອນ MODBUS ມາດຕະຖານ, ສາມາດຕິດຕໍ່ສື່ສານກັບລະບົບຄວບຄຸມເຈົ້າພາບແລະເຊື່ອມຕໍ່ໄຟແລະລະບົບອາຍແກັສs ເພື່ອປັບປຸງລະດັບການເຊື່ອມໂຍງລະບົບ;
● ບັດຊ່ອງສາມາດຮັບສັນຍານ 4-20mA ຫຼືປ່ຽນຄ່າສັນຍານ input ແລະເຊື່ອມຕໍ່ກັບອຸປະກອນຕ່າງໆ, ລວມທັງເຄື່ອງກວດຈັບອາຍແກັສທີ່ເຜົາໄໝ້ໄດ້s, ເຄື່ອງກວດຈັບອາຍແກັສພິດແລະອັນຕະລາຍs, ເຄື່ອງກວດຈັບອົກຊີs, ເຄື່ອງກວດຈັບແປວໄຟ, ເຄື່ອງກວດຈັບຄວັນໄຟ / ຄວາມຮ້ອນແລະປຸ່ມເຕືອນໄພຄູ່ມື, ແລະອື່ນໆ;
● ດ້ວຍຄວາມຖືກຕ້ອງຂອງຈໍສະແດງຜົນ LED ຂອງ 0.000-9999, ບັດຊ່ອງທາງສາມາດກວດສອບຄວາມເຂັ້ມຂຸ້ນຂອງອຸປະກອນພາຍນອກ, ສັນຍານເຕືອນໄພແລະຄວາມລົ້ມເຫຼວຂອງສະຖານະການຕາມເວລາທີ່ແທ້ຈິງແລະຕິດຕໍ່ສື່ສານກັບບັດຄວບຄຸມຕົ້ນສະບັບ.ບັດຊ່ອງຍັງສາມາດເຮັດວຽກເປັນເອກະລາດແລະຖືກນໍາໃຊ້ເພື່ອກໍານົດພາລາມິເຕີຂອງເຄື່ອງກວດຈັບ.ດັ່ງນັ້ນ, ຄວາມລົ້ມເຫຼວຂອງບັດຄວບຄຸມແມ່ບົດຫຼືຄວາມລົ້ມເຫຼວຂອງບັດຊ່ອງທາງອື່ນໆຈະບໍ່ມີຜົນກະທົບຕໍ່ການຕິດຕາມອາຍແກັສຂອງບັດຊ່ອງ;
● ປະເພດຜົນຜະລິດຫຼາຍຊ່ອງຂອງບັດແມ່ນໃຊ້ໄດ້ກັບການເຊື່ອມໂຍງຂອງອຸປະກອນຄວບຄຸມພາຍນອກຢູ່ໃນສະຖານທີ່ຕ່າງໆ, ທີ່ດີສໍາລັບການລວມຕົວຂອງລະບົບການຄວບຄຸມເຈົ້າພາບ;
● ບັດສະຫນອງພະລັງງານສະຫນອງການສະຫນອງພະລັງງານ DC24V ໃຫ້ກັບອຸປະກອນພາຍໃນຂອງຄອມພິວເຕີແມ່ຂ່າຍແລະອຸປະກອນຢູ່ໃນສະຖານທີ່ (ໃນກໍລະນີທີ່ມີຄວາມອາດສາມາດສູງກວ່າ, ໃຫ້ໃຊ້ການສະຫນອງພະລັງງານໄຟໄຫມ້ພິເສດ).
ໂຄງສ້າງ
1. 19” rack 3U ມາດຕະຖານ
2. ຮູຍຶດຕິດ 4×φ7.5
3. ຈັບ
4. ບັດຊ່ອງ
5. ປ່ອງຢ້ຽມ LED ບັດຊ່ອງ
6. screw
7. ລັອກສະວິດຂອງການສະຫນອງພະລັງງານສະແຕນບາຍ
8. ລັອກສະວິດຂອງການສະຫນອງພະລັງງານຕົ້ນຕໍ
9. ບັດສະຫນອງພະລັງງານ
10. ບັດຄວບຄຸມຕົ້ນສະບັບ
11. Master control card ແຜງ LCD

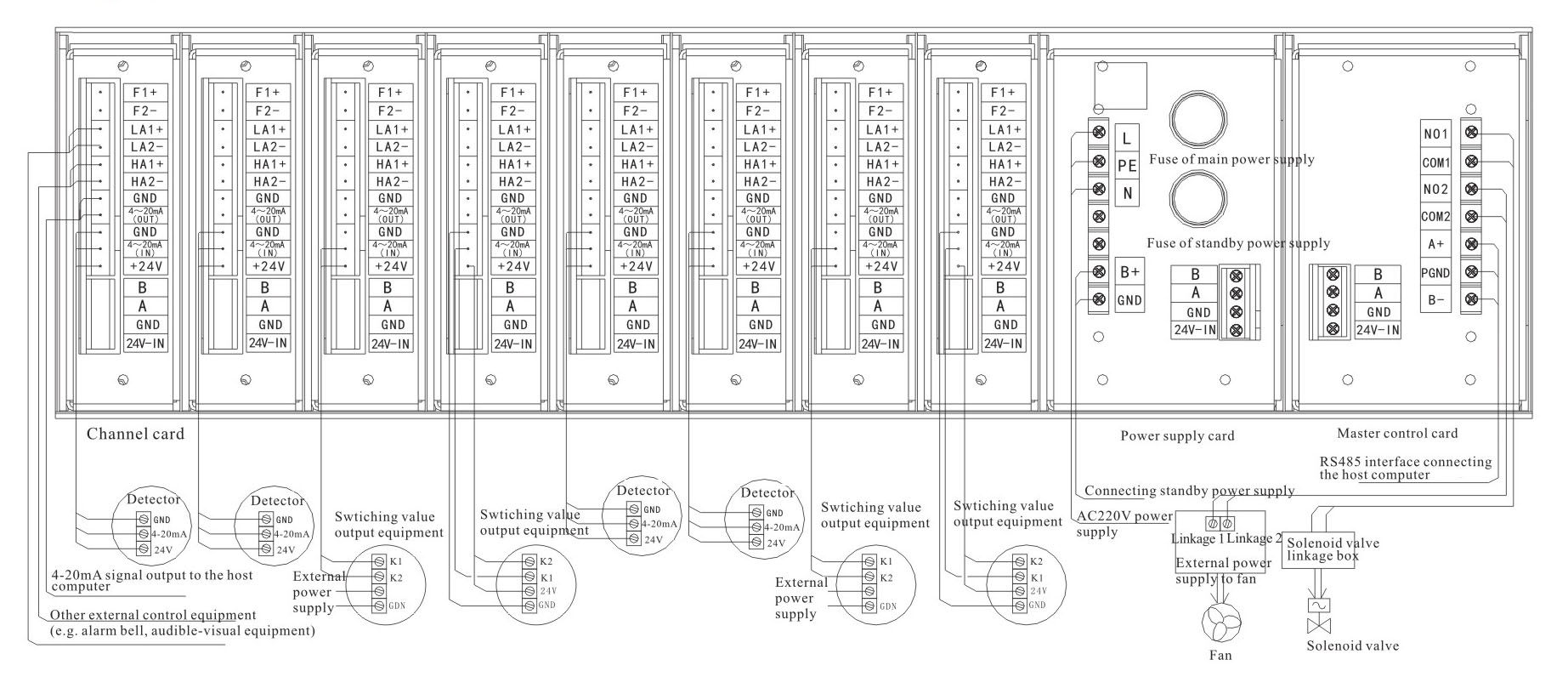

ແຜນຜັງສາຍ
ຈຸດເຊື່ອມຕໍ່:
ບັດຄວບຄຸມແມ່ບົດ:
NO (ເປີດປົກກະຕິ) ແລະ COM (ທົ່ວໄປ):(2 ຊຸດ) ສະຖານີຜົນຜະລິດສໍາລັບ relay ການຄວບຄຸມພາຍນອກ terminals ຜົນຜະລິດ
A+, PGND ແລະ B-:RS485 ການເຊື່ອມຕໍ່ການໂຕ້ຕອບການສື່ສານ terminals
ບັດການສະຫນອງພະລັງງານ:
L, PE ແລະ N:ສະຖານີການສະຫນອງພະລັງງານ AC220V
B+ ແລະ GND: terminals ການເຊື່ອມຕໍ່ຂອງການສະຫນອງພະລັງງານ standby
ບັດຊ່ອງ:
F1+ ແລະ F2-:terminals ການເຊື່ອມຕໍ່ສໍາລັບການສົ່ງອອກສັນຍານ relay ໃນກໍລະນີທີ່ເຄື່ອງກວດພົບຜິດພາດ
LA1+ ແລະ LA2-:terminals ການເຊື່ອມຕໍ່ສໍາລັບການສົ່ງອອກສັນຍານ relay ໃນກໍລະນີທີ່ເຄື່ອງກວດຈັບໃຫ້ການປຸກຕ່ໍາ
HA1+ ແລະ HA2-:terminals ການເຊື່ອມຕໍ່ສໍາລັບການສົ່ງອອກສັນຍານ relay ໃນກໍລະນີທີ່ເຄື່ອງກວດຈັບໃຫ້ການປຸກສູງ
GND ແລະ 4 ~ 20mA (OUT):(4~20) mA ປາຍສັນຍານອອກ
GND, 4 ~ 20mA (IN) ແລະ +24V:input terminals ສໍາລັບ (4 ~ 20) mA ຫຼື passive ສັນຍານມູນຄ່າສະຫຼັບ
terminal ພາຍໃນ: ບໍ່ຈໍາເປັນຕ້ອງດໍາເນີນການ
B ແລະA: terminals ເຊື່ອມຕໍ່ສໍາລັບການສື່ສານພາຍໃນ
GND ແລະ 24V-IN:DC24 terminals ການສະຫນອງພະລັງງານ
